憧れの真空管アンプ(その8

OTLアンプ/12AX7FETSEPP





令和、最初の真空管アンプです。

10連休を利用して、一気に作り上げました。

ほとんどのパーツは、これまでに作製した真空管アンプ第5第6)の再利用品です。

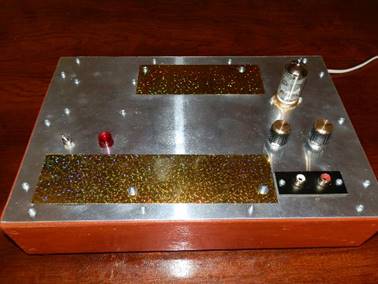

金色のラメシール(ダイソー)が眩しい。

不要な穴を隠すために貼りました。



内部です。

真空管を6N6Pから12AX7に変更したので、電源トランス(100V-6.3V)も不要になりました。

もともと右下に取り付けていました。



基板です。

6N6Pから12AX7への変更に伴い基板も左下にスペースができました。

ヒーターの12V直流は、SEPP回路から取っています。



ユニバーサル基板の裏面です。





回路図

回路図(アンプ部)

12AX7P-G負帰還をかけて、高すぎるゲインを13倍に調整して、歪みを減らすとともに、周波数特性も改善します。

・シンプルな単電源SEPP回路で、出力トランスは使用していません。(OTL

熱暴走が起きにくい正の温度特性を持つFET2SK10582SJ162)を使用しています。



回路図(電源部)

・単電源のSEPP回路アンプは、両電源よりも作りやすく、高音質になります。そもそも両電源は素人には難しい・・・。

・単電源の弱点をカバーするために、アウトプットコンデンサは超大容量(10000μF)にしました。





■動作点■

真空管(12AX7

データシートと少し誤差があります。



FET(2SK1058・2SJ162

データシートと少し誤差があります。

Vgsは、ダイオード3個で1.45Vです。

アイドリング電流は約130Aです。





実態配線図

実態配線図はありません。行き当たりばったりで作製しました。





視聴結果

音質はGoodです。素直です。

超大容量(10000μF)のアウトプットコンデンサは単電源の弱点をカバーしているはずです。





最後に・・・

真空管の宿命であるヒーターノイズが若干あります。

凸アンプを超えることができませんでした。
