憧れの真空管アンプ(その11

12AU7YAHA)&FETSEPP







ヘッドホンアンプで音楽を聴くことはないので、YAHAアンプが気になっていましたが、作成する気になりませんでした。

YAHAアンプは、12Vという低電圧で真空管を動作させるという画期的なものです。賛否両論があるようですが・・・。

YAHAアンプ回路図です。

ダイアグラム, 設計図

自動的に生成された説明



手元にあった12AU72本)です。

白い背景に置かれたチラシ

低い精度で自動的に生成された説明



アンプモジュールです。

テーブル, 座る, 板, 小さい が含まれている画像

自動的に生成された説明



モジュール裏面です。

回路 が含まれている画像

自動的に生成された説明



アンプのケースは、ダイソー100均)の木箱(18cm×11cm×7cm)とアルミ板(20cm×20 cm)で作ります。

台の上に置かれたパンフレット

中程度の精度で自動的に生成された説明



木箱の文字をサンドペーパーで削ります。

少し残っていますが、裏面になるので、このくらいにしておきます。

文字の書かれた紙

中程度の精度で自動的に生成された説明



ダイソー100均)の木箱は、底板が薄いので、厚紙を張って補強します。

隙間はパテで埋めます。正確にはパテではなく、漆喰ですが・・・。

屋内, 木製, 座る, テーブル が含まれている画像

自動的に生成された説明



ポスターカラーで色付けして、ニスを塗ります。少し高級感が出てきます。

ボックス, レンガ が含まれている画像

自動的に生成された説明

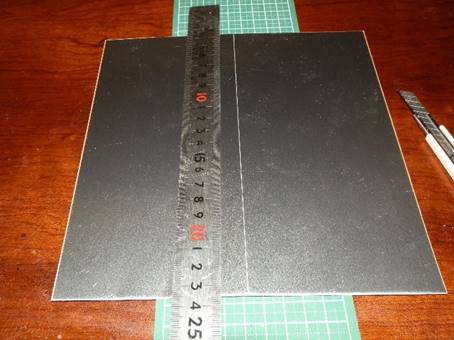

ダイソー100均)のアルミ板は、厚さが0.3mmと薄いので、カッターナイフで簡単に切れます。

文字の書かれた紙

自動的に生成された説明



電動ドリルとヤスリで穴あけ加工します。

薄い天板に薄いアルミ板を貼っただけなので、加工は簡単です。

小さい, テーブル, 座る, 横たわる が含まれている画像

自動的に生成された説明



パーツを取り付けてみました。金色のパーツは高級感があります。

ボックス, おもちゃ, 座る, テーブル が含まれている画像

自動的に生成された説明



配線をして、モジュールを取り付ければ完成!

回路 が含まれている画像

自動的に生成された説明



ジャズがいい感じす。♪♪♪

ソースのボリュームを最大に近づけると音が歪みます。

読書をしながら小さな音で楽しむのにちょうどいいです。

木製テーブルの上に置かれた電子機器

中程度の精度で自動的に生成された説明



回路図です。





【作製記録】

MC900053825[1] 2021年8月9

MC900053825[1] 2021年9月5

MC900053825[1] 2021年9月20

MC900053825[1] 2021年9月26

MC900053825[1] 2021年10月3

MC900053825[1] 2021年10月10

MC900053825[1] 2021年11月3

MC900053825[1] 2021年11月7

MC900053825[1] 2021年11月13
