超簡単!LM675Tアンプ

コンデンサ大盛・100均ケース(木箱・アルミ板)





パワーアンプICLM675Tです。1400円でした。

テキスト

自動的に生成された説明



回路図です。

LM675の姉妹品のLM1875のデータシートにあった単電源回路を参考にしました。

手元にあったコンデンサを超大盛にしました。

ダイアグラム, 概略図

自動的に生成された説明



アンプモジュールです。



アンプモジュールの裏面です。

回路 が含まれている画像

自動的に生成された説明



ケースの材料は、100均(ダイソー)の木箱です。

テーブル, 木製, 容器, ボックス が含まれている画像

自動的に生成された説明



模様をサンドペーパーで削ります。

木製, テーブル, 木材, 座る が含まれている画像

自動的に生成された説明



ポスターカラーで色付けして、ニスを塗ります。100均(ダイソー)の木箱も高級感が出てきます。

テーブル, 木製, 木材, ボックス が含まれている画像

自動的に生成された説明



ポスターカラーと絵の具がにじまない水性ニスです。

絵の具がにじまない水性ニスは非常に便利です。

カウンターに置いている様々な種類の瓶

自動的に生成された説明

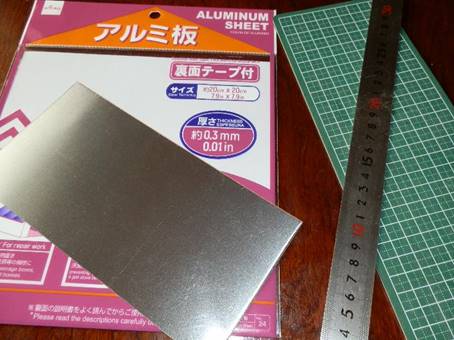

100均(ダイソー)のアルミ板を色付けした木箱に貼ります。

置かれたチラシ

低い精度で自動的に生成された説明



電動ドリルやシャシーリーマー、ヤスリで穴開け加工をします。

薄い板に0.3mmのアルミ板を貼っただけなので、加工は超簡単です。

テーブル, 座る, 小さい, 食品 が含まれている画像

自動的に生成された説明

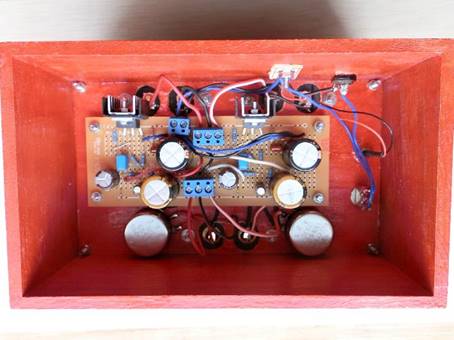

アンプモジュールを取り付ければ完成です。

回路 が含まれている画像

自動的に生成された説明



LM675の動作電圧は1660Vなので、不要となったパソコン用のDCアダプター(19V)を利用します。

電圧(19V)が低いので、大音量は出せません。

しかし、ICLM675)が高温にならないので、小さなヒートシンクでも大丈夫です。

テーブル, 自転車, 木製, コンピュータ が含まれている画像

自動的に生成された説明



音質はGoodです。ただ、スイッチを入れると盛大なポップノイズが出ます。

屋内, 電子機器, テーブル, 木製 が含まれている画像

自動的に生成された説明
