憧れの真空管アンプ(その9

凸アンプ(Deko Amplifier

OTLアンプ/12AX7FETSEPP





真空管アンプです。コンパクトです。

凸アンプDeko Amplifier2作目です。

18cmW)×11cmD)×6.5cmH)のコンパクトサイズです。



木箱とアルミ板はダイソー100均)の商品です。

 ダイソー アルミ板(裏面テープ付) - 100均 - CBN Bike Product Review



内臓です。ケースが小さく、3つのモジュールで構成したので、配線が大変でした。



真空管部分(電圧増幅)のモジュールです。

適当にパーツを配置したので、ジャンパー線が多くなりました。



FET2SK10582SJ162)のSEPP回路のモジュールです。



左側のモジュールは、aitendoの高電圧出力昇圧キット [K-34063A]です。



全体構成です。真空管は12AX7Golden Dragon)です。



アンプ部の回路図です。



電源部の回路図です。



真空管(12AX7)の動作点です。

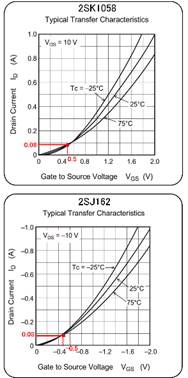

FET2SK10582SJ162)の動作点です。



電源アダプター(DC12V3A)です。

処分したパソコン用ディスプレイに使用されていたものです。

電源が外部にあるので、アンプ部への影響が少なくなり、ノイズ対策に有効です。



この凸アンプは、ほとんどハムノイズがありません。

ポツポツと小さなノイズが出ますが、スピーカーに耳を近づけて、やっと聞こえる程度です。

全く問題ありません。音質もgoodです。

シンプルな回路なので、簡単に作ることができます。

おススメです。
