2021年7月11日
超3結の真空管アンプが完成しました。
トラブルもなく一発で音が出ました。

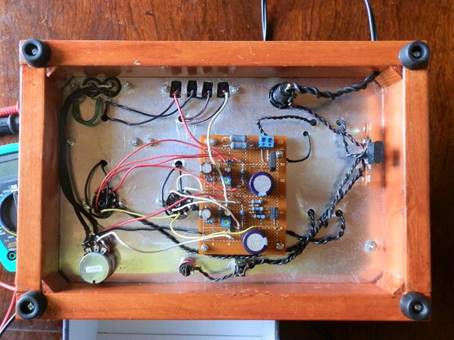

内部です。小さなユニバーサル基板でモジュールを作製しましたので、スカスカです。
トラブルもなく一発で音が出ました。
超3結の音質は最高です。ノイズもありません。
回路図です。
電源トランス(B6Z22WCD:AC
100mA DC 63mA)や出力トランス(OUT-41-357:1次重畳最大電流30mA)のスペックが低いので、電圧を低めに設定しています。
出力トランス(OUT-41-357)を流れる電流は25mAなので、定格電流(30mA)の範囲です。
電源トランス(B6Z22WCD)も左右で概ね50mA(25mA×2)なので、定格電流(63mA)の範囲です。
6MB8はヒーター電流が780 mAなので、ヒータートランス(B6X6320)は十分余裕(AC 1.2A)があります。
