平成24年1月22日



張子スピーカーの次は、真空管アンプ第2号です。

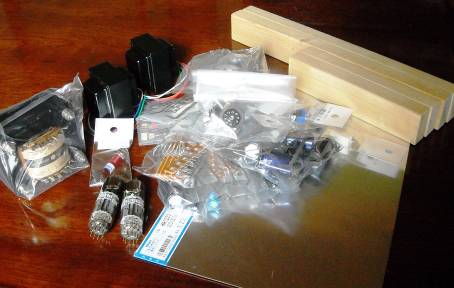

パーツも一応そろいました。



真空管は、いただき物の8B8(三菱)です。

8B8は、6BM8のヒータ電圧違い(8V)の姉妹管です。



回路は、こんな感じの超三結を考えています。

※PDFファイルは図面をクリックしてください。



大物のトランスは、春日無線変圧器からネットで購入しました。

春日無線変圧器では、真空管用ソケットも取り扱われていたので、あわせて購入しました。

品名

型番

単価

数量

金額

電源トランス

KmB150F

5,300

1

5,300

アウトプットトランス

KA-54B57T

3,200

2

6,400

真空管用ソケット

MT9P

150

2

300

合計金額

12,000

梱包送料(1梱包)

1,370

代引き手数料

420

代金引換請求金額

13,790



その他のパーツは、共立エレショップ(大阪市)からネットで購入しました。

共立エレショップでは、真空管用ソケットは取り扱われていません。



アルミ板や木材などは、近くのホームセンターで購入しました。



費用は、全部で21,000円くらいになりました。

2万円を目標としていましたが、トランスをカバー付きのものにしたり、ボリューム等をちょっと良いものしたので、1,000円ほどオーバーしました。

来週からぼちぼち作製したいと思っています。
